cs231n 9강 정리

9강의 주제는 CNN architectures 이다

CNN의 종류는 여러 가지 있지만 그 중에 4가지만 정리한다.





1. AlexNet

- 2012년에 소개됐다

- 최초의 large scale CNN 구조 이다

- ImageNet Classification Task 성능이 좋다

- CNN 연구 유행의 시발점이다

- 특징

• ReLU 함수 를 처음으로 사용했다
• Norm Layer 를 사용했다
• Data Augmentation 을 많이 사용했다

AlexNet 구조

- AlexNet 이 나왔을때 컴퓨터 성능이 좋지 않았다

- 그래서 2개의 GPU 에 feature map 을 분산시켜 넣었다

- 위에 구조를 보면

- 맨 앞에 feature map 이 두 영역으로 나뉘어 지는 것이 보인다





2. VGG

- AlexNet 보다 Layer의 수가 깊어졌다

- 3x3 convolution layer 필터만을 사용하여 좀 더 깊은 Network 를 가지도록 설계했다

- 파라미터 의 수도 더 적다

- 대표적인 모델로 VGG16, VGG19 가 있다

- 특징

• AlexNet과 비슷하게 학습한다
• Local Response Normalisation (LRN) 이 없다
• Ensemble 을 사용해 최고의 결과를 뽑아낸다

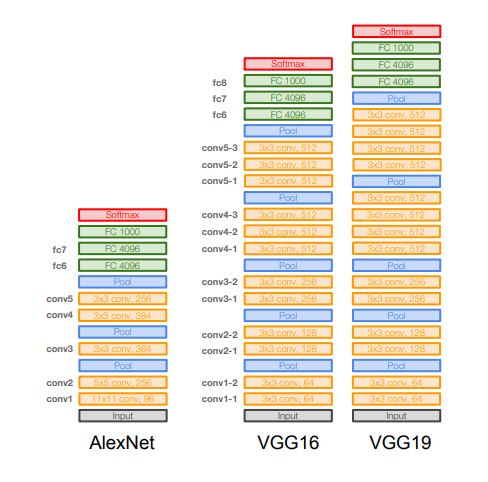

AlexNet 과 VGG16, VGG19





3. GoogleNet

- 굉장히 복잡한 구조 이다

- Inception module 을 여러개 쌓아 만든다

- 파라미터를 줄이기 위해 FC Layer 를 없앴지만, 더 깊게 구현했다

- 높은 계산량을 효율적으로 수행한다



GoogleNet 구조



3-1) Inception module

- Network 안에 Network 느낌이다

- 동일한 Input 을 받는 여러개의 필터들이 병렬로 존재한다

- 각각의 Output 을 depth 방향으로 합치고,

- 이 합쳐진 하나의 tensor 를 다음 레이어로 전달하는 방식이다

- 문제점은 계산량이 엄청 많다

- 해결방법은 1x1 convolution layer를 사용한다

- 이렇게 되면 Input 의 depth 가 줄어드는 효과가 난다

- 이것을 Bottleneck layer 라고 한다

왼쪽이 일반적인 Inception module, 오른쪽이 GoogleNet 의 Inception module





- Inception module 은 GoogleNet 구조에서 아래와 같은 형태로 있다

GoogleNet 구조 & Inception module



3-2) Auxiliary classifier

- 아래 그림을 보자

GoogleNet 의  Auxiliary classifier

- 파란 네모 친 미니 Networks 에서도 Loss 를 계산한다

- 이는 전체 Network 가 깊어서 Gradient 값이 점점 작아져 0 이 되는 것을 방지하고

- 중간 레이어들의 학습을 도와주는 역할을 한다

- 이게 Auxiliary classifier 이다





4. ResNet

- 최근 많이 이용하고 있다 (2017년 기준)

- 엄청 깊어졌다

- Residual connections 사용해 굉장한 성능을 보였다

Residual block & ResNet 구조

- CNN 구조가 깊어지다가 어느 순간 얕은 모델보다 더 Train 이 안된다

- 더 깊다고 test 성능이 안좋게 나오는 것은 Overfitting 때문이 아니다

- 이러한 문제를 Degradation 이라고 한다

- Resnet 저자들은 이것이 Optimization의 문제라는 가설을 냈다

- 모델이 깊어질수록 Optimize 가 어려워 진다는 것이다

- 이 가설의 해결 방법은

- 일반적으로 Layer 를 쌓아 올리는 방식 대신 Skip connection 이라는 새로운 구조를 이용하여 학습을 진행한다

- 가중치 Layer 는 H(x)−x 에 대한 값이 0 에 수렴하도록 학습을 진행한다



Residual block 설명



- 오른쪽 커브 화살표가 가중치가 없는 Skip connection 이다

- 이러한 Residual block 을 사용한 결과 Network 가 깊어질수록 더 정확하게 training 을 시킬 수 있었다



Residual block & ResNet 구조 2

- 특징

• 대부분의 Convolution layer 를 3x3으로 설계한다
• 복잡도를 낮추기 위해 Dropout, Hidden fc 를 사용하지 않는다
• 출력 Feature-map 크기가 같은 경우, 해당 모든 Layer 는 모두 동일한 수의 Filter를 갖음
• Feature-map 의 크기를 줄일 때는 Pooling 사용 대신 Convolve 하고, stride의 크기를 2 로 한다

- Network 를 깊게 설계시 GooLeNet 과 비슷하게 Bottleneck layer 를 추가한다

Bottleneck layer 추가





5. 모델 별 complexity

- 아래를 보자

모델 별 Complexity

- Google-inception v4 (Resnet+inception) 이 가장 좋은 모델이다

- 오른쪽 그래프의 x축은 연산량, y축은 accuracy 이다

- 원의 크기는 메모리 사용량이다

- 평가

• VGG : 효율성이 작다. 메모리 효율 안좋고 계산량도 많다. 하지만 성능은 괜찮다
• GoogleNet : 효율적이고 메모리 사용도 적다
• AlexNet : 성능 안좋다
• ResNet : 적당한 효율성에 accuracy 는 최상위 이다



6. 나머지 다양한 모델 과 정리



1) 다양한 모델

- 종류

• NiN (Network in Network)
• Wide ResNet
• ResNeXT
• Stochastic Depth
• DenseNet
• FractalNet
• SqueezeNet



2) 정리

- VGG, GoogLeNet, ResNet 을 보편적으로 사용한다

- ResNet 을 가장 많이 사용한다
